高标清硬盘播出系统
品牌: 麦通
型号: MT-HDBC
系统支持: Win7/Win8/Win10/Server2008
产品详情

概述

在硬盘播出系统出现以前,电视的节目编辑和播出,都是以录影带为媒介,成本高,操作复杂。随着计算机技术的发展与应用,在多媒体领域的应用也日益广泛。视频和音频等媒体信息都以文件的形式储存在硬盘中,方便了编辑和调用,产生了一种设备:就是把硬盘上的媒体文件,包括视频,音频,图片,文字等形式的文件,转变成各种信号,输出到发射机或者播出线的产品。这类设备就叫硬盘播出系统。这是也是所有硬盘播出系统的基本原理。

硬盘播出系统主要组成部分有视频服务器数据库服务器、上载控制站、播出控制站、矩阵、时间服务器、同步服务器、以及A/D、D/A转换器。业界人士一致认为:硬盘播出是大势所趋,是电视播出的最佳方式,也是最终方式。

硬盘播出分为单机版本与网络版本,大中型电视媒体发布机构一般选用网络版本硬盘播出系统,其组成复杂,造价高,

而小型电视媒体发布机构一般采用单机版本,即在一台服务器上完成所有硬盘播出的工作,这类播出系统造价低,维护简单,以往一直成为小型电视台的首选,但目前以网络版本硬盘播出系统为主。硬盘播出按照输出清晰度来分,分为标清播出与高清播出。

各大电视台用的硬盘播出系统,根据需要定制,各有其特点,如通过数据库管理庞大的素材库,并根据拍摄、制作、播出的流程设置权限,形成作业流水线。处在不同阶段的素材由专职人员进行相应的操作,最后把图像与声音传送到千家万户。我国群众所的看到的电视基本上都是由这种方式作业的。我国的硬盘播出系统发展到了相当成熟的水平。




系统特性

1.系统可实现 无人值守播出,使用系统配置编排好播出表,系统自动调表播出。

简化系统操作,提高工作效率。

2.宽泛的周边设备支持,可兼容市面上几乎所有切换器。

3.预审片机制,编表过程中即可对素材进行预审,避免将错误的素材编入表中。

4.全面的播出方式,支持顺延播放、定时播放、剧中插播、定时插播、跟随播出、循环播出、断点续播等。


软件使用

一、播出


图1-1


软件主界面如图所示

区域 1 为播出监视窗口,显示当前播出信息,集成部分播出相关功能

区域 2 为素材信息显示窗口

区域 3 为素材库分类窗口,系统配置完素材库路径后该区域将自动加载素材分类结构

区域 4 为素材区域,点击区域 3 中素材分类加载相应的素材列表,双击素材可插入到播出表

区域 5 为播出表显示区域,显示当前播出表单的基础信息


1.节目编辑

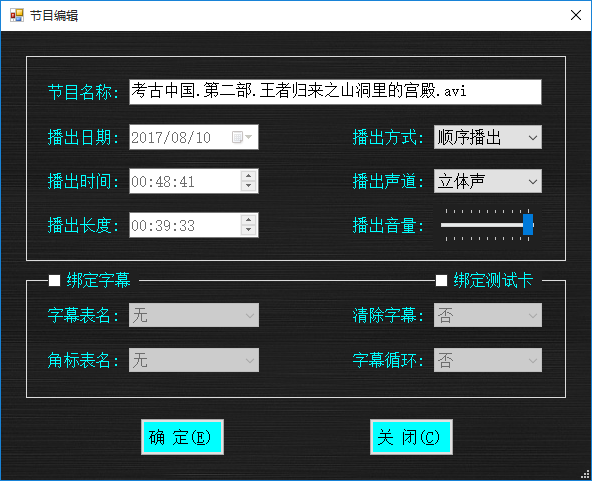

双击播出表,或右键选择编辑弹出节目编辑页面

图1-2

节目编辑可以设置 节目的播出属性,包括字幕绑定等。

选择“定时播出”时,“播出日期”和“播出时间”变为可用状态,可以设置定时时间。下面的“播出长度”是针对转播节目的播出时长。勾选“绑定字幕”可以设置记录行所带的字幕,角标表。“字幕循环”是指如果选用即可一直循环播放当前的字幕表,直到当前节目播放完毕为止。“绑定测试卡”目前只支持Topak系列卡,暂时对By系列卡无效。


菜单栏

“首播”

表单编好后选开始行点“首播” 即可开始播出,如果开始行是定时类节目,需要等待时间到来后自动播出。

“转播”

是在播出过程中需要手动切换到输入源信号的,这时播出节目会自动暂停,如果需要继续播出,点“续播”。

“暂停”

是指暂停当前节目,   “下切”是指强行切入下一条节目。

“清屏”

是指清除当前的字幕信息。“锁定”是指锁定播出界面,解锁密码是“800525”,可以自行修改。   “同步”是指主备机的播出位置校正时用。

系统设置


图1-3

a、可以设置节目播出完毕后的关闭模式,包括:自动关机,自动退出,播完自动打开下一播表,循环播出,无动作。

b、开机时自动启动软件。

c、“系统自动用户登陆”是指不用账户密码的方式进入系统。

d、“启动后自动打开当天播出表”是和播出安排配合使用的,在播表安排里设定好每天对应的播表,然后设置主板的定时开机,即可实现无人值守的自动播出,播出完毕自动关机。

e、主备机自动监控:是指主备机实时进行通讯检测,遇到一方出现故障时自动切到本机,以保证安全无缝切换。

f、自动保存断点:是指系统每隔5秒记录一次播出位置,以便在遇到停电、死机等特殊情况导致系统关闭后,再次打开软件时能接着断点继续播出。

g、自动检测表单:是指系统每隔几秒钟对表单做一次检测,遇到时间安排不合理,或者是文件丢失等情况能给出提示,以便及时做出相应处理。


切换器设置


图1-4

该系统可以支持两个切换器,一个用作给主备机送信号的切换器,一个用于主备输出的切换器。

5.数据库传递设置

图1-5

设置 主备机编表的数据库,主备机指向同一个目录,一个机器编好表后,导出播表,另一台机器直接导入即可。

素材源路径设置

图1-6

设置素材源的存放位置,以便在软件中快速浏览文件,快速拖拽到播表中

台标设置

图1-7

设置系统的台标文件。可以设置边距,是否显示,是否动画等。如果要动画台标,则选择TGA序列。

时钟设置

图1-8

可以设定半点显示,整点显示,一直显示或者不显示等几种方式。

字幕样式设置

图1-9

可以设置左飞字幕的字体,字号,颜色,底色,透明度等。

可以实时应用修改样式。

设置垫播文件

图1-10

当播出遇到定时节目未到且当前节目已播放完毕时可以自动填充播出设定的垫片。一般为本台的风光片类节目。

播出卡设置

图1-11

是指设置板卡参数,如果没有特殊情况,一般保持默认状态即可

播表安排

图1-12

可以设定播表的播出时间,做到无人值守播出。分两种安排方式:按周或者特定日期。

也可两种情况混排,哪一种时间先到就先执行哪种情况。该功能配合系统自动启动可实现无人值守播出。

输入、输出切换器串口配置

图1-13

配置输入切换器与输出切换器的COM端口、波特率、数据位、检验位、停止位等信息。一般情况只需修改COM口,其它信息使用默认,主要看相应厂家设备的参数。

切换器指令配置

图1-14

可以设置对应厂家的切换器提供的指令码,比较灵活的使用各家的切换器。指令格式为十六进制数据。

该功能可兼容几乎所有的切换器设备。

字幕编排

图1-15

字幕的使用方式是先编辑字幕表,角标表,然后到播出记录里绑定相应的字幕表即可。BY卡的字幕是直接使用*.TXT文件,台标,角标是直接使用图片文件,动画是选TGA序列目录的第一个文件,然后勾选TGA序列,即可自动执行整个目录下的所有文件。台标,角标都可以使用动画。角标是按播出节目的时码段来播放的,比如节目开播后的前10分钟执行第一个角标,就设置每一条角标记录为开始时间“00:00:00”,终止时间“00:10:00”,当节目播出到15分钟开始第二个角标,到30分钟结束时就设置第二条记录为开始时间“00:15:00”,终止时间“00:30:00”,其它依次类推。双击编好的记录可以修改参数。最后保存记录。字幕表的编辑 方式类似。

制表



播出制表为独立模块,不影响播出模块的运行。其具体操作请参照播出模块。

表单信息:包括节目表名称、播表总长度、播表状态、节目名称等。

操作方法与播出软件的节目编辑方式一样,可以拖拽,也可手动插入。

双击节目记录可以预览编辑好的节目,可以重新设定入出点。

可以在这里完成对表单的删除,保存,另存等管理工作。


添加转播节目:

图2-1

无输入切换器者可以随便选择一路即可(只能转播一路信号),设定转播时间长度,有输入切换器者需选择对应的信号源通道(可以转播多路信号)。

上载主界面
