音频延时器(90秒)
品牌: 麦通
型号: MT-GADL-90
产品详情

音频延时器


麦通 MT-GADL-90 音频固态延时器(90秒)是高指标广播级的固态音频延时器,其音频指标符合国家广电总局规定的广播甲级指标,可广泛应用于电台的播出、现场直播、转播、制作等部门,确保了音频播出信号的安全性、可靠性、稳定性。

技术性能

●最大延时时间90秒;

●多种延时建立/拆除方式:连续模式、快速模式、重放模式(播出垫乐)、静音模式;

●多种保护模式:DUMP(应急释放延时量,可释放全部或释放一半)2S2秒纠错)、COUGH(咳嗽保护)、BYPASS(旁路),关机直通;

● 模拟动态108db,最大输入输出电平+24dbu

● 平衡、非平衡模拟同步输出,在推动平衡信号时能自动切换到非平衡模拟备份输入;

RS-232控制接口;

● 系统设置锁定功能,防止一般操作人员误动内部设定;

1U标准机箱;

● 输入输出接口:

 输入接口:音频输入:平衡立体声XLR(左/右);

 输出接口:音频输出:平衡立体声XLR(左/右)、平衡立体声XLR(左/右)备份.

●   机箱前面板:

  液晶面板:1个;

    设置键:加、减、确定;

    功能键:START、EXIT、DUMP、-2S、GOUGH、MUTE、BYPASS。

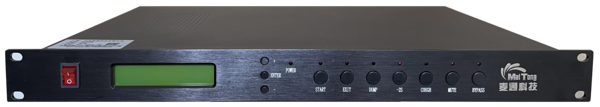

产品展示



1电源开关

2液晶面板:显示时钟及各项参数状态

3参数设置键:设置各项参数

4 Power:电源指示灯

5功能键:START、EXIT、DUMP、-2S、GOUGH、MUTE、BYPASS


接口定义





    1 COM1:控制台命令串口,利用交叉串口线连接到PC机的COM口上

    2 COM2:上载串口,利用交叉串口线连接到PC机的COM口上

    3 XLR IN:音频输入口(平衡,卡侬)

    4 XLR OUT:备份音频输出口(平衡,卡侬)

    5 XLR OUT:音频输出口(平衡,卡侬,支持掉电直通)

    6 电源接口

    功能键说明

    START:按下该按键,系统启动进入延时状态,系统延时模式包括RePlay 和Mute,如果系统设定为Mute模式,则在启动进入延时状态过程中,系统播出静音;如果系统设定为RePlay模式,则在启动进入延时状态过程中,系统播出垫乐。系统设定的延时时间到,系统开始正式延时播出。

    EXIT: 按下该按键,系统继续播出缓存中所存储的延时数据,直到播放完毕,之后系统进入直通状态;如在延时时间段内按下该按键,系统直接进入直通状态。

    DUMP:Dump模式包括All模式和Half模式,按下该按键,如果系统设置为All模式,则清除缓存中所有存储的延时数据,在设定的延时时间内,系统播出静音,同时系统从按下的时间点重新缓存新采集的音频数据;如果系统设置为Half模式,则清除缓存中所存储的延时数据的后半段数据,系统在播出缓存中所存储的前半段数据后,系统在设定的一半延时时间内播出静音,同时系统从按下的时间点重新缓存新采集的音频数据。

    -2S:   按下该按键,系统清除缓存中所存储数据中最新采集的2S数据,即缓存中的后2S数据,系统正常播出缓存中所存储的数据,并在清除的2S数据时间段内,系统播放静音。

    COUGH:按下该按键,系统停止采集当前输入的音频数据,系统正常播出缓存中所存储的音频数据,在缓存数据播出完毕后,系统播出静音,静音播出时间为该按键盘按下到弹出的时间长度;该按键弹出后,系统开始重新采集存储数据

       注:机箱面板操作时,按下COUGH不释放,按下的时间段为COUGH的时间段;控制台操作时,点击一下COUGH按钮,按钮状态红色

    MUTE: 按下该按键,系统直接播出静音,缓存中所存储数据正常存储释放;重新按下该按键,系统退出静音状态,正常播出。

    BYPASS:按下该按键,系统清除缓存中所存储的数据,直接进入旁通状态;在按下START键后,系统重新进入延时模式。

    KEK-LOCK:对机箱面板的功能键进行锁定,在锁定状态时,机箱面板上不响应任何操作,锁定方法:点击控制台的KEY-LOCK键,机箱功能键被锁定,再次点击此按钮,锁定取消;机箱面板上同时按下加、减按钮,机箱功能键被锁定,再次同时按下加、减键,锁定取消。
